Menggunakan Chamfer Edge di AutoCAD 3D

Pada kesempatan kali ini kami akan menjelaskan tutorial tentang bagaimana cara menggunakan Chamfer Edge di dalam AutoCAD 3 dimensi.

Adapun fungsi dari perintah Chamfer Edge ini adalah membentuk / memodifikasi dari tepi sudut yang merupakan bagian object 3D solid agar mempunyai bentuk tumpul terpotong dengan sebuah garis jika dilihat dari penampangnya terhadap sudut suatu object tersebut.

Cara memakai perintah Chamfer Edge ini adalah dengan mengklik perintah "Chamfer Edge" pada toolbar Solid yang terdapat pada menu Solid di dalam 3D modeling Workspace, seperti yang terlihat pada gambar di bawah ini.


Perintah Chamfer Edge pada Toolbar  Solid

Sebegai contoh penerapan perintah Chamfer Edge ini kita bisa menggunakan sebuah object Box 3D solid seperti yang terlihat pada gambar di bawah ini.


Object contoh yang akan dipakai untuk perintah Chamfer Edge

Setelah kita mengklik perintah Chamfer Edge seperti di atas amak kita akan mendapatkan sebuah perintah bara pada bisang gambar yaitu perintah "Select an Edge or" seperti pada gambar di bawah, tapi sebelumnya kita harus menentukan dulu jarak chamfer dari tepi penampang melintang sudut pada kedua sisinya sesuai pilihan yang muncul pada command prompt seperti gambar di bawah.


Beberapa pilihan dalam memakai chamfer Edge pada Command Prompt

Untuk menentukan jarak yang kami maksud di atas adalah dengan mengetikkan "D" lalu tekan tombol "Enter" pada keyboard seperti yang terlihat pada gambar di bawah ini.


Perintah menentukan jarak pertama Chamfer di perintah Chamfer Edge

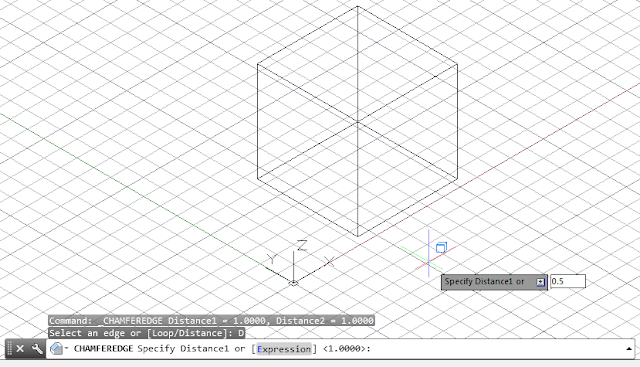

Selanjutnya kita diperintahkan untuk memasukkan jarak chamfer sisi pertama taerhadap sudut ketika perintah "Specify Distance1 or" muncul. Silahkan masukkan jarak chamfer 0.5 seperti yang terlihat pada gambar di bawah ini.


Input penentuan jarak pertama pada perintah Chamfer Edge

Selanjutnya kita diperintahkan untuk menetukan jarak chamfer kedua pada sudut tersebut ketika muncul perintah teks "Specify Distance2 or" , pada contoh ini kita akan mengambil jarak kedua sema dengan jarak pertama yaitu "0.5" dan kemudian kita bisa menekan tombol "Enter"


Perintah menentukan jarak kedua dari chamfer edge


Pada contoh ini kita akan membuat / memodifikasi box dengan menerapkan Chamfer Edge pada tapi sudut berwarna merah dan biru seperti yang terlihat pada gambar di bawah.


Memilih tepi sudut dari 3D solid pada perintah Chamfer Edge



Selanjutnya kita diperintahkan untuk memilih sudut-sudut dari 3d object solid tersebut dengan cara mengkliknya langsung pada bidang gambar. Silahkan pilih pada bagian tepi sudut berwarna merah dan biru seperti pada contoh gambar sebelumnya, sehingga kita akan mendapatkan gambar seperti di bawah.


Bentuk 3D solid yang sedang dipilih tepi sudutnya untuk di-Chamfer

Maka perintah Chamfer Edge kita akan di akhiri dengan menekan tombol "Enter" dua kali setelah semua tepi sudut yang akan kita chamfer sudah di pilih.


Perintah mengakhiri atau meneruskan chamfer edge


Kita akan mendapatkan beberapa bentuk 3d solid object seperti pada gambar di bawah ini (dalam 2d Wireframe view), untuk mempermudah melihat bentuk aslinya kita bisa melihatnya dalam conceptual view.

Hasil Chamfer Edge pada 3D Solid Object dalam 2D Wireframe View

Hasil Chamfer Edge pada 3D Solid Object dalam Conceptual View
